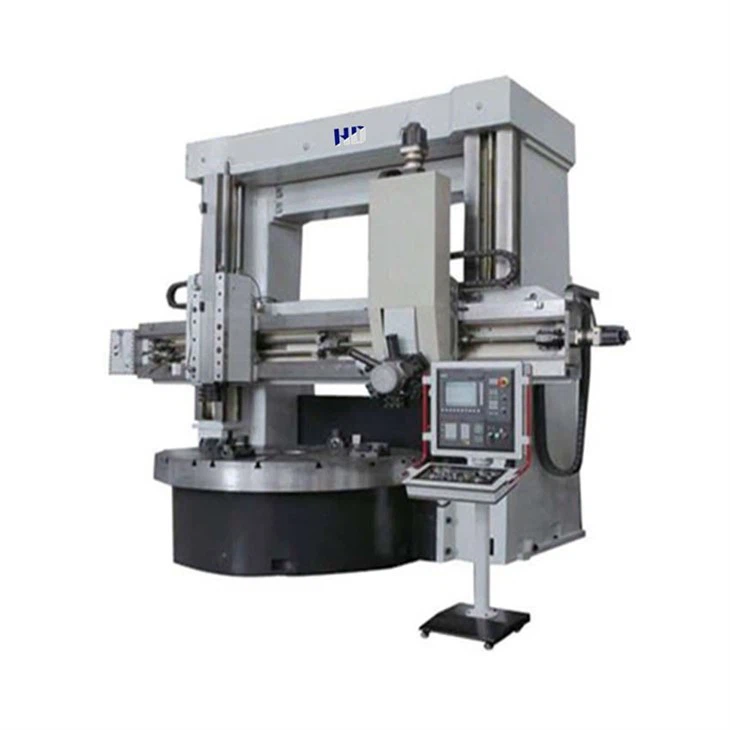

Model CK5225/ CK5232/ CK5235/ CK5240/ CK5250/ CK5263 CNC dobbeltsøjle lodret drejebænk er velegnet til grov- og finbearbejdning af jernholdige, ikke-jernholdige metaller og nogle ikke-metaldele med højhastighedsstål og hårdmetalværktøjer. Det kan behandle indvendige og udvendige cylindriske overflader, endeflader, indvendige og udvendige koniske overflader og riller.

Specifikationsparameter

Specifikation	Enhed	CK5225	CK5232	CK5235	CK5240	CK5250	CK5263
Maks. skærediameter	mm	2500	3200	3500	4000	5000	6300
Max.klippehøjde	mm	1600/2500	1600/2500	1600/2500	1600/2500	2500/3150	3150/4000
Arbejdsbords diameter	mm	2250	2830	2830	3200/3600	4000/5000	5000/5700
Max.lastevægt	T	10/20	10/20	10/16/20	20/32	32/50	60/80
Maks. arbejdsbordsmoment	N. m	63000	63000	63000	63000	100000	100000/ 150000
Arbejdsbords hastighedsområde	rpm	2-63	2-63	2-63	0.5-40	0.5-40	0.5-38
Arbejdsbords trinområde	4 gear skifter trinløst / 2 gear skifter trinløst
Højre værktøj efter skærekraft	Kn	35	35	35	35	35/50	50/80
Venstre værktøjsstolpe skærekraft	Kn	28	28	28	28	28/40	40/70
Værktøjsstolpe vandret vandring	mm	1400	1700	1900	2150	2765	3450
Værktøjsstolpe lodret vandring	mm	1000/1250/1400	1000/1250	1000/1250	1000/1400	1400/1600	1600/2000
Hovedmotor	kw	55	55	55	55	AC55/75	90/110
Værktøjspost hurtig hastighed	mm/ min	2000
Tværbjælkehastighed	mm/ min	380
Bearbejdningspræcision		CH7
Positioneringspræcision	mm	0.03
Repositioneringsnøjagtighed	mm	0.015
Maskinens vægt	t	32/36	37/41	39/43	45/48	60/70	127/178
Overordnet dimension	mm	518047004800	631049506245	661051006245	690052006600	920058007700	1150075009300

Produktfunktion

1. Brug avanceret modulært design, FEM-analyse, integreret brug af mekaniske og hydrauliske teknikker, for at garantere høj præcisionsbearbejdningsydelse.

2. SIEMENS CNC-styring (valgfri, FANUC og GSK). Bortset fra CNC-automatisk kørselstilstand, kan du også bruge den på manuel måde som en konventionel maskine.

3. Med stort drejningsmoment variabel AC-hovedmotor plus gearkasse i to trin, med tapefunktion og CSCS-funktion (konstant overfladeskæringshastighed).

4. Støbegods af høj kvalitet og god kvalitet fremstillet af eget støberi. efterfulgt af korrekt varmebehandling, hvilket giver lang levetid og stabil nøjagtighed.

5. Tværskinnen er indlejret af legeret stålføring (W.Cr, Mn), også udstyret med beskyttelsesdæksel. Hydrostatisk arbejdsbord, konstant volumen motoriseret pumpe, adskilt hydraulisk station, oliekøler, alle disse avancerede teknikker sikrer kunden en høj og lang stabil bearbejdning. Nøjagtighed.

6. Auto centralt smøresystem med regelmæssige intervaller og volumen. Højpræcisionskugleskrue understøttet med importeret lejestøtte.

7. Der bruges jordede gear i gearkassen for at sikre høj præcision og lang levetid.

8. Udbredt brug af importerede nøglekomponenter.(elektriske komponenter, servomotor, servodrev, hydrauliske komponenter, lejer. planetarisk hastighedsreduktion)

9. Komplet tilbehør og god service. Start blot produktionen umiddelbart efter opsætning.

Struktur Introduktion

Denne værktøjsmaskine er en dobbeltsøjlet lodret drejebænk, hvor den højre værktøjsstolpe er en CNC-værktøjsstolpe og den venstre værktøjsstolpe er en almindelig stempelstang. Værktøjsmaskinen er sammensat af hoveddele såsom portal, arbejdsbord, gearkasse, bjælke, lodret værktøjsstolpe, elektrisk og hydraulisk station.

Venstre opretstående søjle, højre opretstående søjle, forbindelsesbjælke, arbejdsbord osv. danner en lukket symmetrisk ramme. Tværbjælken drives af løftemotoren, gearkassen og ledeskruen for at bevæge sig op og ned på søjlestyreskinnen. Arbejdsbordets hoveddrev drives af en AC-motor og en frekvensomformer gennem gear for at reducere arbejdsbordets hastighed for at opnå den tilsvarende arbejdshastighed. Gearkassen har pålidelig ydeevne.

Portalen er forbundet med fundamentet for at danne en lukket symmetrisk ramme. Den bruger højstyrke lavspændingsstøbejern (HT250), som har tilstrækkelig stivhed og styrke til at sikre værktøjsmaskinens nøjagtighed i lang tid. Vedligeholdelse og stabilitet. Gennem finite element analyse og beregning optimeres portalens størrelsesstruktur og spændingstilstand for at sikre tilstrækkelig styrke og stivhed. En løftekasse er installeret på den øverste del af søjlen, drevet af en dobbeltakset vekselstrømsmotor og drevet af et spiralformet gear, et snekkegear og et skruepar for at få bjælken til at bevæge sig lodret på søjlen.

Sikkerhed og forholdsregler

1. Betjeningsvejledningen inkluderer mekanisk del og elektrisk del.

2. Før installation og idriftsættelse bør personalet læse hele betjeningsvejledningen og acceptere særlig uddannelse.

3. Spilinstallation og betjening af drejebænken skal udføres af professionelt personale. De relaterede sikkerhedsdriftsregler udføres strengt.

4. Justering af drejebænken skal ske i henhold til metoden i betjeningsvejledningen. Og drejebænken skal justeres, når maskinen standses.

5. Ikke-elektrisk professionelt personale bør ikke røre ved værktøjsmaskinens elektriske system.

6. Når dele flyttes tæt på grænsepositionen, skal den køres med reduceret hastighed.

7. Gearskiftehastighedsændring skal foretages, efter at arbejdsbordet holder op med at køre.

8. Når der sker et uheld under drift, tryk på den røde nødstopknap for at stoppe maskinen. Når problemet er løst, kan maskinen startes igen.

9. Under skæring, måling af størrelse, justering af prøve, berøring af bearbejdningsfladen med hånden eller overvågning i nærheden af maskinen bør ikke udføres.

10. Under drift af værktøjsmaskinen bør betjeningspersonalet ikke forlade arbejdspladsen; bør observere arbejdssituationen på værktøjsmaskinens arbejdssted.

11. Når værktøjsmaskinen laver en alarm, skal du først standse maskinen og derefter finde ud af årsagen. Efter fejlafhjælpning startes maskinen igen.
