Manuel lodret drejebænk

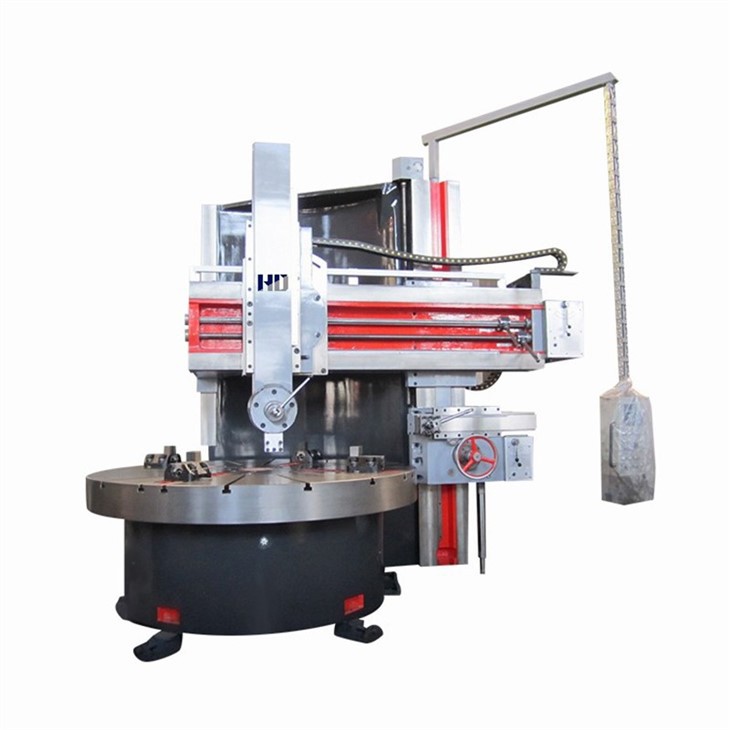

Model C5112/C5116/C5120, C5123/C5126 enkeltsøjle lodret drejebænk er sammensat af søjle, hovedgearkasse, arbejdsbord, bjælkeløftemekanisme, lodret værktøjsstolpe, elektrisk system, hydrauliksystem osv. Hovedgearkassen er lukket inde i søjlen, og arbejdsbordet er lukket foran søjlen. Bjælken bevæger sig op og ned på søjleføringsskinnen. Der er en lodret værktøjsstolpe på bjælken, som kan fremføre og bevæge sig hurtigt i både vandret og lodret retning. Hovedbevægelsen drives af en AC-motor. Værktøjsmaskinen har en knapstation, og alle operationer på værktøjsmaskinen er koncentreret om knapstationen.

Denne serie af værktøjsmaskiner er en programstyret enkeltsøjlet lodret drejebænk. Styres af indenlandsk servosystem. Værktøjsstolpens bevægelse er med to koordinatakser, der kan forbindes, X og Z. Begge bruger AC-servomotorer til at drive værktøjsstolpen (X-akse) og stemplet (Z-akse) til at bevæge sig gennem højpræcisionskugleskruerne. For at beskytte mod strømsvigt er Z-aksemotoren udstyret med en bremse. Værktøjsstolpen og støddæmperens bevægende styreskinner anvender slidbestandigt blødt bælte/skrabet borstøbejern, hvilket forbedrer styreskinnens slidstyrke og har stabil og pålidelig nøjagtighed. Smøringen af ​​værktøjspoststyreskinnen vedtager en centraliseret smørestation, kvantitativt automatisk smøresystem med fast rækkevidde, og beskyttelsespladen i rustfrit stål har et smukt og rent udseende. Hoveddrevet drives af hovedmotoren, og arbejdsbordet drives af en gearkasse med hydraulisk parkering og skift. Arbejdsbordets spindel er udstyret med et højpræcisions dobbeltrækket cylindrisk rulleleje, hvis indvendige ring har en tilspidsning, og den radiale frigang kan justeres for at sikre, at spindlen fungerer jævnt ved høje hastigheder. Bjælken forstørres af en hydraulisk cylinder gennem et håndtag, og det skrå jern skubbes for at fastspænde bjælken på søjlen. Løsn det skrå jern og tænd for bjælkeløftemotoren for at flytte bjælken til en passende behandlingsposition. Maskinens kontrolpanel er placeret på det beskyttende dæksel, og forskellige informationskommandoer og nødvendige data kan vises på LCD'et.

Den lodrette søjle er forbundet med bunden af ​​arbejdsbordet, og dens materiale er lavet af højstyrke, lavspændingsstøbejern, og en bjælkeløftemekanisme er tilvejebragt i den øverste ende af søjlen. Drevet af en AC-motor bevæger strålen sig op og ned på den lodrette søjle.

Tværbjælken bevæger sig op og ned på søjleføringsskinnen, og tværbjælken hæves og sænkes med en enkelt skrue. En flydende sikkerhedsmøtrik er installeret på bjælken for at sikre nøjagtigt, sikkert og pålideligt arbejde under løfteprocessen af ​​bjælken. Bjælken forstørres på søjlen med en hydraulisk cylinder gennem et håndtag og skubbes af det skrå jern for at klemme eller løsne det. Klemmemekanismen har karakteristika af enkel struktur og bekvem vedligeholdelse og drift.

Enkeltsøjle lodret drejebænk er velegnet til højhastighedsstålskærer, hårdmetalskærer og alle slags højtydende fræsere, som kan gøre ru og afslutte drejning til indvendig og udvendig cylindrisk, konisk, endeflade, rille og etc.
