Model C5112/C5116/C5120, C5123/C5126-serien af enkelt søjle lodret drejebænk, som har fine jordede gear i gearkassen for at sikre høj præcision, lav støj og lang levetid. Alsidigt tilbehør og god service. Bare start produktionen umiddelbart efter du har fået den. Mange muligheder, tysk MECANO panelboks, rullebord, højere bordstativ mv.

Specifikationsparameter

Specifikation		Enhed	C5112	C5116	C5120	C5123	C5126
Maks. skærediameter på lodret værktøjsstolpe		mm	1250	1600	2000	2300	2600
Maks. skærediameter på sideværktøjsstolpe		mm	1100	1400	1800	2000	2400
Max.klippehøjde		mm	1000	1000/1400	1250	1350	1600
Arbejde tabel	diameter	mm	1000	1400	1800	2000	2250
	max. indlæsning	t	3.2	5	8	8	10
	hastighedsområde	rpm	6.3-200	5-160	3.2-100	3.2-100	2-63
	trinområde	trin	16	16	16	16	16
	max. drejningsmoment	kn. m	17.5	25	25	25	35
Lodret værktøjsstolpe	fodring ringede	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	fodertrin	trin	12	12	12	12	12
	skærekraft	kn	20	25	25	25	25
	lodret vandring	mm	650	800/1000	800/1000	800/1000	1000
	vandret vandring	mm	700	915	1200	1300	1500
	svingvinkel	grad	±30	±30	±30	±30	±30
Sideværktøjsstolpe	foderområde	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	skærekraft	kn	20	20	20	20	20
	lodret vandring	mm	900	900	900	900	900
	vandret vandring	mm	630	630	630	630	630
Tværstrålevandring		mm	650	650/1050	850	1050	1250
Bjælkeløftehastighed		mm/min	350	350	350	350	320
Sektionsstørrelse på værktøjslinjen		mm	30*40	30*40	40*40	40*40	40*40
Hovedmotor		kw	22	30	30	30	37
Maskinens vægt		t	8.5	12.4/14.8	17	18	26/28
Samlet dimension (LBH)		mm	23602280 2800	28302670 3010	32002800 3250	32102850 3300	33004000 3500

Produktfunktion

1. Advance modulært design baseret på FEM. Integreret mekanisk, elektrisk og hydraulisk teknologi.

niques, Garanterer fremragende bearbejdningsydelse.

2. Højkvalitetsstøbning fra eget støberi, god varmebehandlingsproces, hærdet føringsvej (over HRC50). Perfekt lang levetid og stabil nøjagtighed.

3. Revolver indekseret af kurvekobling med 120 delte tænder, mere stiv end traditionel 5 delt koblingsplade.

4. PLC kontrol lavet af OMRON Japan fint layout og kabling i kabinet. særlige omhyggeligt udvalgte komponenter for super pålidelighed.

5. To-akset DRO og skalaer er standard.

6. 16 trins hastigheder ændres af elektronisk ventilstyring, nemt, følsomt og pålideligt.

Fordel

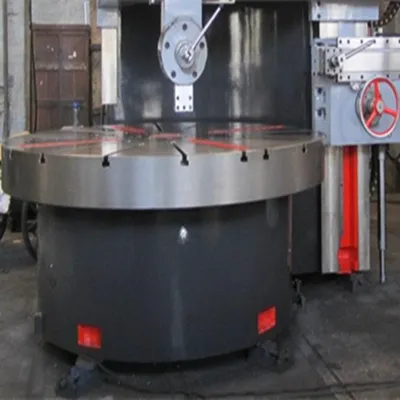

Arbejdsbordet har en dynamisk trykstyreskinne, og dens hovedaksel er udstyret med to NN3000-type dobbeltrækkede korte cylindriske rullelejer. Den indvendige ring har en tilspidsning til at justere den radiale spillerum. Begge lejer har olieflow til smøring og sikrer arbejdsbordets aksiale og radiale nøjagtighed. Der er fire manuelle kæber på arbejdsbordet.

Den lodrette søjle er forbundet med bunden af arbejdsbordet, og dens materiale er lavet af højstyrke, lavspændingsstøbejern, og en bjælkeløftemekanisme er tilvejebragt i den øverste ende af søjlen. Drevet af en AC-motor bevæger strålen sig op og ned på den lodrette søjle.

Enkeltsøjle lodret drejebænk er velegnet til højhastighedsstålskærer, hårdmetalskærere og alle slags højtydende fræsere, som kan gøre ru og afslutte drejning til indvendig og udvendig cylindrisk, konisk, endeflade, rille og etc.

Smøremetoden vedtager hovedsageligt centraliseret smørestation til timing og kvantitativ centraliseret smøring.
